آلة قص الثقوب (TWK-VA)
النموذج لا.TWK-VA هو تصميم بسيط قابل للفصل ، ومناسب بشكل خاص للعمل في زوايا موقع العمل ، مع محرك أكثر قوة مقارنة بالموديل NO.آلة قطع الثقب TWK-IIIA.يمكن أن تكون سرعة المحرك قابلة للتعديل.
مقدمة المنتج
● تم تصميم هذه الآلة لعمل ثقوب في الأنابيب البلاستيكية.أنابيب فولاذية مبطنة بالبلاستيك وأنابيب فولاذية.يبلغ الحد الأقصى لقطر الأنبوب الفولاذي 8 بوصات والفتحة القصوى 4 بوصات.
● تصميم بسيط قابل للفصل ، ومناسب بشكل خاص للعمل في زوايا موقع العمل.
● Gradienter مرفق ، يمكن أن يشير المؤشر إلى موضع الحفر الذي سيكون فعالاً للغاية.
تحديد
● السعة: 1 '- 4 ' (25-Φ 114) فتحة.
● أقصى قطر للفتحة: 114 مللي متر.
● ماكس.سمك الجدار: 10 مم.
● إخراج RPM: 200 ~ 470 دورة في الدقيقة.
● G.W: 17 كلغ.
● حجم العبوة: 60x20x48 (سم).
المعدات القياسية | ||||
* لأنابيب الصلب SCH40 | ||||
فن.لا. | وصف | الكمية | شمال غرب | مصدر رقم. |
09.02.030 | سلسلة الشد | حاسب شخصي 1 | 0.8 كلغ | (1) |
09.01.055 | حفر مركزي كبير | حاسب شخصي 1 | 0.175 كلغ | (2) |
09.01.020 | مناشير 50 حفرة | حاسب شخصي 1 | 0.13 كلغ | (3) |
* تذكير:
(1) إذا كانت ثقوب الحفر أقل من 38 مم ، فيرجى تحديد المثقاب المركزي الصغير لتثبيت مناشير الثقب المقابلة.
(2) يمكن لسلسلة الشد المعيارية المجهزة فقط إصلاح قطر الأنبوب حتى 8 بوصات.يمكن للعملاء إضافة قطعة واحدة من سلسلة الشد لإصلاح قطر الأنبوب حتى 10 بوصات.
معلمة المحرك | ||
مرحلة | الجهد االكهربى | تكرار |
على مرحلة واحدة | 110/120/220/230/240 فولت | 50/60 هرتز |
ثلاث مراحل | 220/380/415/440 فولت | 50/60 هرتز |

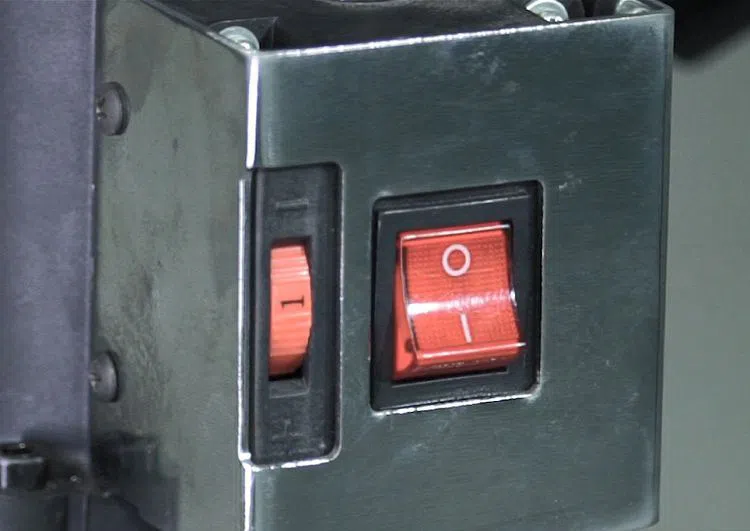

يمكن تعديل محرك المفتاح.وضبط السرعة وفقًا لمناشير الفتحات ذات الأحجام المختلفة.(تشير مستويات السرعة إلى الصورة 1)
سرعة | منشار حفرة لاستخدامها |
1 | Φ 83-Φ 114 |
2 | Φ 52-Φ 79 |
3 | 32-Φ 51 |
4 | 16-Φ 30 |
5-6 | مركز الحفر |
الصورة 1.
سرعة ثقب القطع (RPM) | |||||
قطر الدائرة | منخفض الكربون الصلب | أداة عالية السرعة والفولاذ المقاوم للصدأ | الحديد الزهر | النحاس الاصفر | |
مم | بوصة | ||||
25 | 1 | 350 | 175 | 235 | 470 |
27 | 1 1/16 | 325 | 160 | 215 | 435 |
29 | 1 1/8 | 300 | 150 | 200 | 400 |
30 | 1 3/16 | 285 | 145 | 190 | 380 |
32 | 1 1/4 | 275 | 140 | 180 | 360 |
33 | 1 5/16 | 260 | 135 | 175 | 345 |
35 | 1 3/8 | 250 | 125 | 165 | 330 |
37 | 1 7/16 | 240 | 120 | 160 | 315 |
38 | 1 1/2 | 230 | 115 | 150 | 300 |
40 | 1 9/16 | 220 | 110 | 145 | 290 |
41 | 1 5/8 | 210 | 105 | 140 | 280 |
43 | 1 11/16 | 205 | 100 | 135 | 270 |
44 | 1 3/4 | 195 | 95 | 130 | 260 |
46 | 1 13/16 | 190 | 95 | 125 | 250 |
48 | 1 7/8 | 180 | 85 | 120 | 240 |
51 | 2 | 170 | 85 | 115 | 230 |
52 | 2 1/16 | 165 | 80 | 110 | 220 |
54 | 2 1/8 | 160 | 80 | 105 | 210 |
57 | 2 1/4 | 150 | 75 | 100 | 200 |
59 | 2 5/16 | 145 | 75 | 100 | 195 |
60 | 2 1/8 | 140 | 70 | 95 | 190 |
64 | 2 1/2 | 135 | 65 | 90 | 180 |
65 | 2 9/16 | 130 | 65 | 85 | 175 |
67 | 2 5/8 | 130 | 65 | 85 | 170 |
70 | 2 3/4 | 125 | 60 | 80 | 160 |
73 | 2 7/8 | 120 | 60 | 80 | 160 |
76 | 3 | 115 | 55 | 75 | 150 |
79 | 3 1/8 | 110 | 55 | 70 | 140 |
83 | 3 1/4 | 105 | 50 | 70 | 140 |
86 | 3 3/8 | 100 | 50 | 65 | 130 |
89 | 3 ½ | 95 | 50 | 65 | 130 |
92 | 3 5/8 | 95 | 45 | 60 | 120 |
95 | 3 3/4 | 90 | 45 | 60 | 120 |
98 | 3 7/8 | 90 | 45 | 60 | 120 |
102 | 4 | 85 | 40 | 55 | 110 |
105 | 4 1/8 | 80 | 40 | 55 | 110 |
108 | 4 1/4 | 80 | 40 | 55 | 110 |
111 | 4 3/8 | 80 | 40 | 50 | 100 |
114 | 4 1/2 | 75 | 35 | 50 | 100 |
* تذكير: ستختلف السرعة حسب حالة القطع بأنواع مختلفة من المواد.

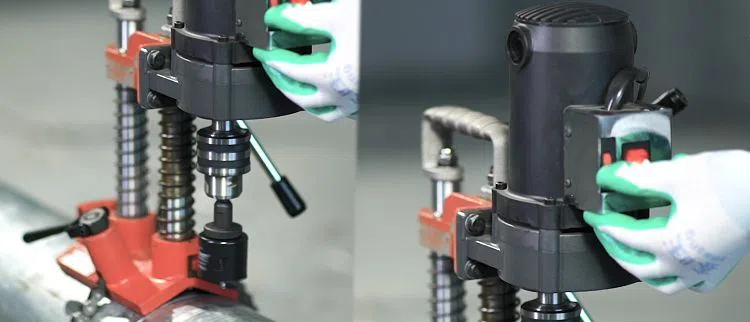

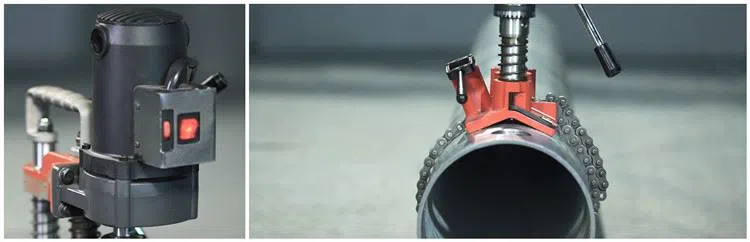

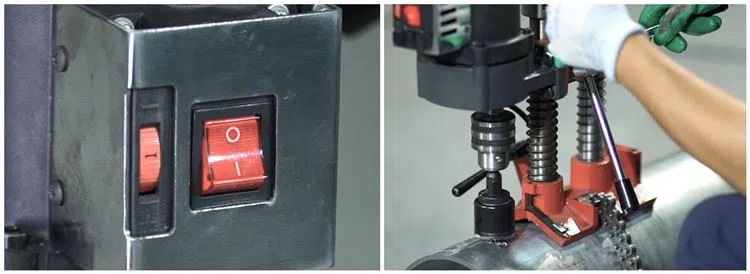

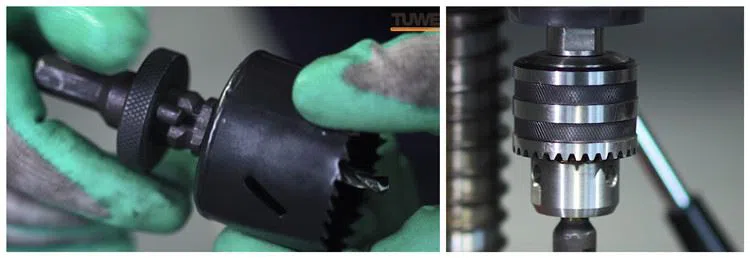

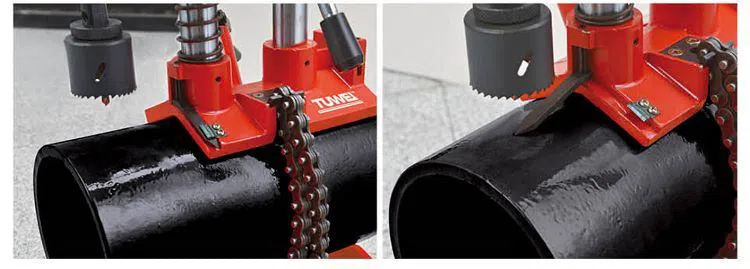

تفاصيل العملية
التعليمات
Q1: كيفية الحفاظ على آلة قطع الثقب؟
A1: لا تستخدمه بوقاحة.نظف قطبي التوجيه وشحمهما لتجنب الصدأ.يملأ
الشحم في جزء التوصيل من العتاد.
Q2: كيفية اختيار نموذج مناسب؟
A1: قبل اختيار النموذج ، نحتاج إلى معرفة المزيد من التفاصيل حول الأنبوب ، مثل سمك الجدار ومادة الأنبوب وبيئة الموقع ومتطلبات الوجه النهائي.عندها سيكون من الأنسب لنا جميعًا أن نتخذ قرارًا فوريًا.شكرًا!
Q3: لماذا تختار لنا？
A3: أكثر من 15 عامًا من الخبرة في تطوير وتصنيع أدوات التوصيل السريع لخطوط الأنابيب.يضمن التوافر الفوري للدعم الفني جودة عالية موثوقة.
س 4: هل أنت مشروع مشترك.
س 4: لقد أنشأنا مشروعًا مشتركًا مع شركة VICTAULIC (شركة أمريكية).
اسم الشركة الجديد هو ZHEJIANG VICTAULIC-TUWEI PIPING
شركة المعدات المحدودة.
