2 '- 12 ' ماكينة حفر أسطوانية أوتوماتيكية (TWG-10A)
هذه هي آلة حفر لفة الأنبوب الأوتوماتيكية TWG-10A.هذه الآلة المبتكرة قادرة على 2 '- 12 ' أنابيب فولاذية وأخدود أنابيب فولاذية مبطنة بالبلاستيك بلمسة زر واحدة.TWG-10A بأتمتة هذه العمليات.إنه يعمل على تحديث وتبسيط عملية الحز ، وإنتاج أخاديد دقيقة وقابلة للتكرار في بيئة عمل أكثر أمانًا للمشغل.
مقدمة المنتج
● تم تصميم هذه الآلة لخط إنتاج أوتوماتيكي لأنابيب الصلب.
● يتم التحكم في النظام الكهربائي والنظام الهيدروليكي عن طريق الكمبيوتر مع شاشة تعمل باللمس.
● تحقيق إنتاج آلي بنسبة 100٪ بعد تجميعه مع خط إنتاج الأنابيب الفولاذية.
● الناتج RPM للمغزل متغير لأنابيب فولاذية مختلفة مما يحسن من كفاءة العمل بشكل كبير.
تحديد
● السعة: 2 '- 12 ' (60- 325) أنبوب فولاذي SCH40 وأنابيب فولاذية مبطنة بالبلاستيك SCH30.
● ماكس.سمك الجدار: 10 مم.
● إخراج RPM: 45 دورة في الدقيقة.
● G.W: 1070 كلغ.
حجم العبوة: 180x94x180 (سم).
المعدات القياسية | |||
* لأنابيب الصلب SCH40 | |||
فن.لا. | وصف | شمال غرب (كلغ) | مصدر رقم. |
03.01.15.023 | عجلة Knurl Φ60 - Φ89 | 1.9 | |
03.01.15.024 | عجلة Knurl Φ100 - Φ168 | 4 | |
03.01.15.025 | عجلة Knurl Φ219 - Φ325 | 10 | |
03.01.15.020 | أسطوانة قرصة 60 - Φ89 | 6.3 | |
03.01.15.021 | أسطوانة قرصة 100 - Φ168 | 4.3 | |
03.01.16.022 | بكرة قرصة 219 - Φ325 | 4.1 | |
* لأنابيب الصلب المبطنة بالبلاستيك SCH30 | |||
03.01.015.014 | عجلة Knurl DN50 | 1.9 | |
03.01.015.013 | عجلة Knurl DN65 | 2.4 | |
03.01.015.012 | عجلة Knurl DN80 | 2.8 | |
03.01.015.011 | عجلة Knurl DN100 | 4 | |
03.01.015.010 | عجلة Knurl DN125 | 2.9 | |
03.01.015.009 | عجلة Knurl DN150 | 6.5 | |
03.01.015.008 | عجلة Knurl DN200-DN300 | 10 | |
03.01.015.002 | أسطوانة قرصة DN50-DN80 | 6.3 | |
03.01.015.003 | أسطوانة قرصة DN100 | 4.3 | |
03.01.015.004 | أسطوانة قرصة DN125 | 4.1 | |
03.01.015.005 | أسطوانة قرصة DN150 | 3.4 | |
03.01.015.006 | أسطوانة قرصة DN200-DN300 | 3.3 | |
معلمة المحرك | ||
مرحلة | الجهد االكهربى | تكرار |
ثلاث مراحل | 220/380/415/440 فولت | 50/60 هرتز |
تطبيق المنتج

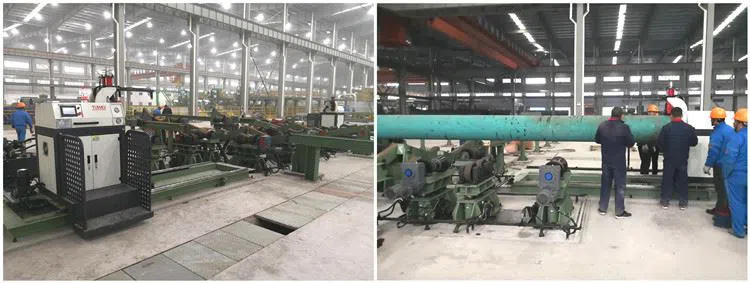

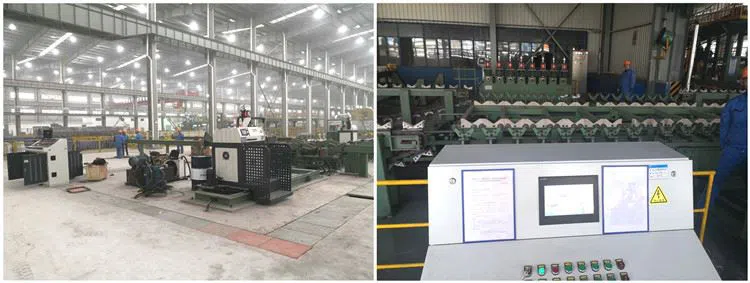

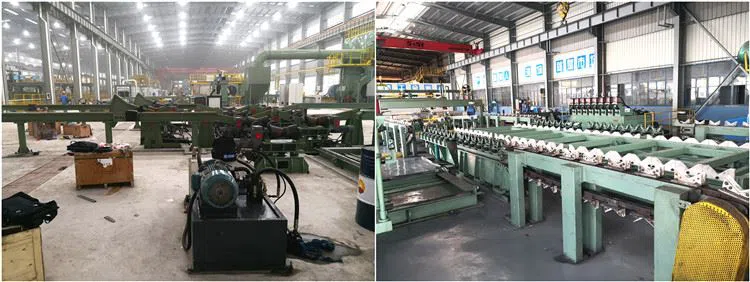

يمكننا تخصيص خط تجميع الأخدود المسبق للأنابيب بشكل احترافي للعملاء.التغذية التلقائية متاحة.يمكن أن ينقذ العمل.يوجد أدناه حالة ناجحة لخط التجميع الأوتوماتيكي لمصنع الأنابيب الفولاذية.
استكشاف الأخطاء وإصلاحها
خطأ شائع | كنتيجة ل | مستعمرة |
الأنبوب الفولاذي لا يعمل. | سطح العجلة السفلية متسخ. | نظف سطح العجلة السفلية. |
سطح الأنبوب الفولاذي متسخ. | نظف سطح الأنبوب الفولاذي. | |
نقش على سطح كشط أسفل العجلة. | استبدل العجلة السفلية. | |
انقطاع التيار. | تحقق من مصدر الطاقة ومفتاح البريد. | |
يوجد صوت عند تشغيل الأنابيب الفولاذية. | يوجد خط لحام على الأنبوب الفولاذي. | صنفرة الأنبوب. |
صاخبة عند تشغيل الأنابيب في كل مرة. | وجه النهاية لا يتعامد مع الأنبوب. | إعادة عمل الوجه النهائي. |
فرك الأنابيب الفولاذية العجلة السفلية. | ينحرف الدعم عن مركز الآلة ، ويعدل. | |
تم إعداد صمام التحكم في التدفق منخفضًا جدًا | يُعدِّل. | |
توهج | إعداد الدعم مرتفعًا جدًا. | انخفاض تكلفة الشحن الدولي وخدمات تتحرك. |
تم إعداد صمام التحكم في التدفق عاليًا جدًا ، ويتم التغذية بسرعة. | يُعدِّل. | |
تقع عجلة التوجيه في مكان غير صحيح ، حيث تعمل الأنابيب الفولاذية على انحراف مركز المحور الرئيسي | يُعدِّل. | |
|
