آلة حفر لفة هيدروليكية

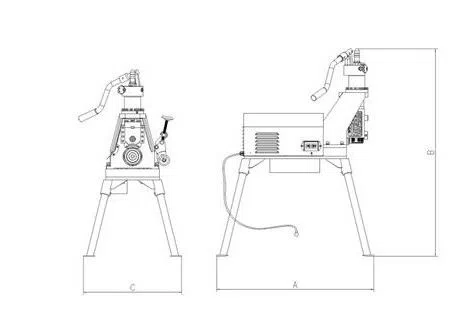

A
     مم

B
     مم

C
     مم

1000

1320

710

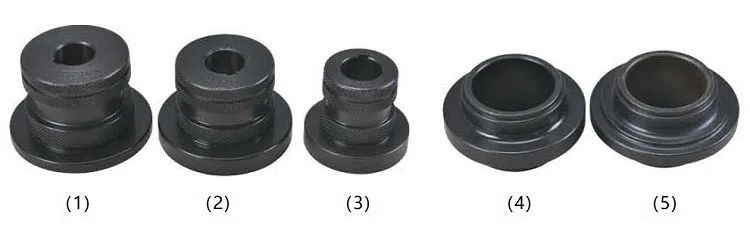

عجلة Knurl Φ60-Φ76

0.545

(1)

عجلة Knurl Φ89-Φ168

1.265

(2)

عجلة Knurl Φ219-Φ325

1.415

(3)

قرصة الأسطوانة Φ60-Φ168

0.885

(4)

بكرة قرصة Φ219-Φ325

0.85

(5)

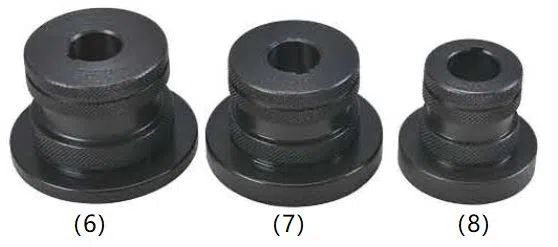

عجلة مخرشة رقيقة الجدار Φ60-Φ76

0.55

(6)

عجلة مخرشة رقيقة الجدار Φ89-Φ168

1.27

(7)

عجلة مخرشة رقيقة الجدار Φ219-Φ325

1.42

(8)

* يتم استخدام الملحقات الاختيارية لأنابيب SCH5S و SCH10S رقيقة الجدار من 2 '- 12 '.

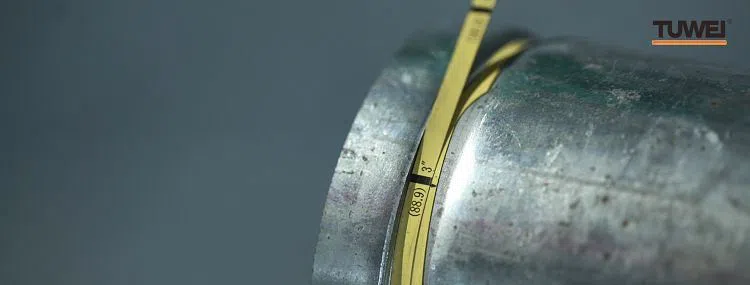

القطر الخارجي للأنبوب

مقعد طوقا 'A ' ± 0.76

عرض الأخدود 'B '
     ± 0.76

الأخدود ديا. 'ج '

عمق الأخدود 'D '

دقيقة.السماح للحائط Thk. 'T '

ماكس السماح.مضيئة ديا.'F'

أساسي

تول.+0.00

60.3

15.88

8.74

57.15

-0.38

1.60

1.65

63.0

73.0

15.88

8.74

69.09

-0.46

1.98

2.11

75.7

76.1

15.88

8.74

72.26

-0.46

1.98

2.11

78.7

88.9

15.88

8.74

84.94

-0.46

1.98

2.11

91.4

101.6

15.88

8.74

97.38

-0.51

2.11

2.11

104.1

108.0

15.88

8.74

103.73

-0.51

2.11

2.11

110.5

114.3

15.88

8.74

110.08

-0.51

2.11

2.11

116.8

127.0

15.88

8.74

122.78

-0.51

2.11

2.41

129.5

133.0

15.88

8.74

129.13

-0.51

2.11

2.77

135.9

139.7

15.88

8.74

135.48

-0.51

2.11

2.77

142.2

141.3

15.88

8.74

137.03

-0.56

2.13

2.77

143.8

152.4

15.88

8.74

148.08

-0.56

2.16

2.77

154.9

159.0

15.88

8.74

154.68

-0.56

2.16

2.77

161.3

165.1

15.88

8.74

160.78

-0.56

2.16

2.77

167.6

168.3

15.88

8.74

163.96

-0.56

2.16

2.77

170.9

203.2

19.05

11.91

198.53

-0.64

2.34

2.77

207.5

216.3

19.05

11.91

211.60

-0.64

2.34

2.77

220.7

219.1

19.05

11.91

214.40

-0.64

2.34

2.77

223.5

254.0

19.05

11.91

249.23

-0.69

2.39

3.40

258.3

267.4

19.05

11.91

262.60

-0.69

2.39

3.40

271.8

273

19.05

11.91

268.28

-0.69

2.39

3.40

277.4

304.8

19.05

11.91

299.24

-0.76

2.77

3.96

309.1

318.5

19.05

11.91

312.90

-0.76

2.77

3.96

322.8

323.9

19.05

11.91

318.29

-0.76

2.77

3.96

328.2
